Válvula esférica con bridas PN 16 Bloqueable, con escala





Válvula esférica con bridas, caja de dos piezas y paso total, con esfera flotante.

Caja de acero colado GS C25,
Esfera de acero inoxidable 1.4027,
Juntas de asiento de bola y del eje de PTFE con un 25 % de fibra de vidrio

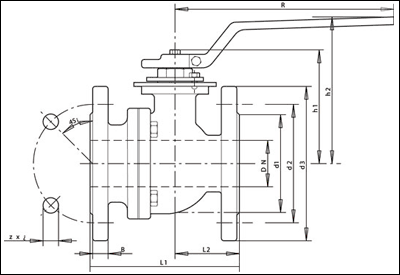

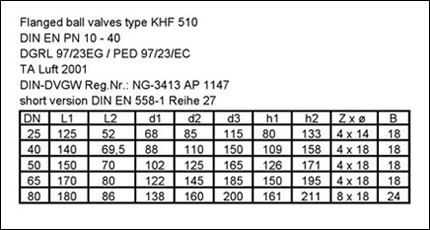

Dimensiones de acoplamiento de la brida según DIN 2501
Superficies obturadoras según DIN 2526, forma C
Longitud según DIN 3202, (construcción corta)
Certificación: TA Luft 2001  /  Directiva 97/23/CE  /  DIN DVGW
Certificado de prueba: 3.1B (según DIN 3230 - parte 5)

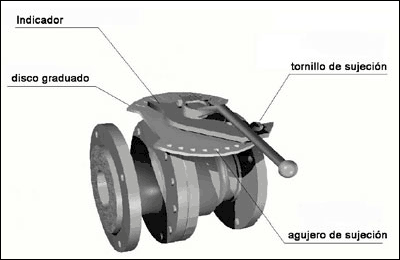

Para proteger contra desajustes el ángulo de apertura ideal calculado una vez puesta en servicio la válvula esférica, se hallan en el disco graduado 10 agujeros de sujeción distribuidos sobre el rango de 90°. Insertando el tornillo de sujeción en uno de estos agujeros, la válvula esférica estará protegida contra desajustes imprevistos. Durante trabajos de mantenimiento en instalaciones equipadas con este tipo de válvula esférica, se podrá comprobar la posición seleccionada en la escala graduada, permitiéndose así la identificación sencilla de la última posición seleccionada. La propia válvula esférica no requerirá trabajos de mantenimiento periódicos. Se recomienda accionar válvulas esféricas que permanezcan siempre en una posición, al menos, una o dos veces al año.
