Flanschen - Kugelhahn mit zweiteiligem Gehäuse und Volldurchgang - mit schwimmender Kugel.
Gehäuse aus Stahlguss GS C25,
Kugel aus Edelstahl 1.4027,
Kugeldichtung und Schaltwellenabdichtung aus PTFE mit 25% Glasfaseranteil,
Flanschanschlussmaße nach DIN 2501
Dichtflächen nach DIN 2526, Form C
Baulänge nach DIN 3202,
Zertifizierung: TA Luft 2001 / DGRL 97/23/EG / DIN DVGW
Prüfnachweis: 3.1B (nach DIN 3230 - Teil 5)

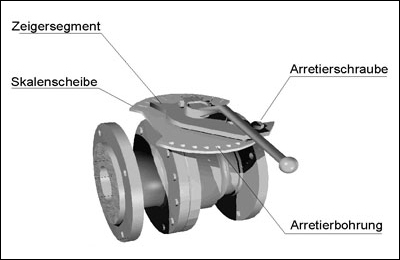

Um den ermittelten idealen Öffnungswinkel nach Inbetriebnahme des Kugelhahns gegen
unbe-
absichtigtes Verstellen zu schützen, befinden sich in der Skalenscheibe 10 Arretierbohrungen,
aufgeteilt auf den Stellweg von 90°. Durch einsetzen der Feststellschraube in eine dieser
Arretierbohrungen ist der Kugelhahn gegen unbeabsichtigtes Verstellen geschützt.
Bei Wartungsarbeiten an Anlagen, in denen dieser Kugelhahn-Typ eingebaut ist, lässt sich die
gewählte Einstellung auf der Skala ablesen und ermöglicht später ein leichtes wiederfinden der
zuletzt gewählten Stellung. Am Kugelhahn selbst sind keine regelmäßigen Wartungsarbeiten
erforderlich. Es wird empfohlen, Kugelhähne, die dauernd in einer Position verbleiben,
mindestens 1x bis 2x pro Jahr zu betätigen. |
|
